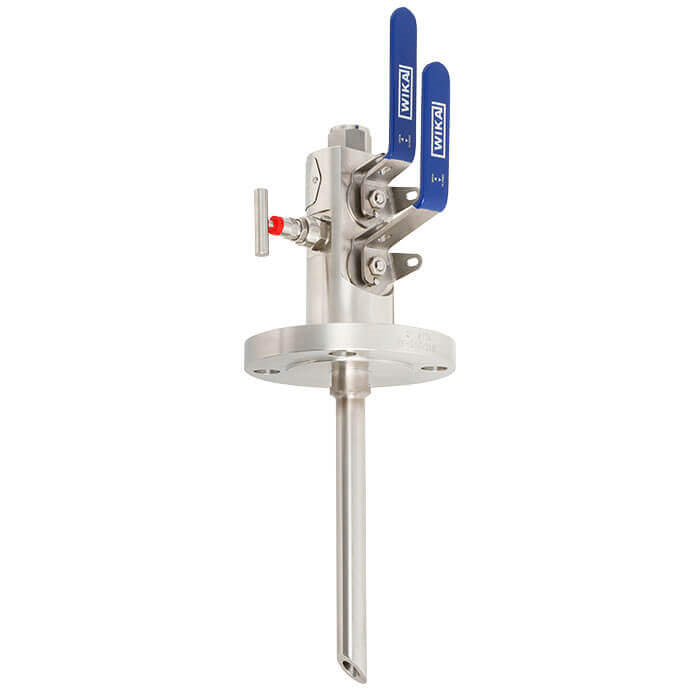

Модели IBS3, IBJ4 Монофланец Для отбора пробы и инжекции

Применение

• Нефтегазовая, химическая и нефтехимическая промышленность, электростанции, водоподготовка и очистка сточных вод
• Для газообразных и жидких сред, агрессивных или обладающих высокой вязкостью, а также для работы в условиях агрессивной окружающей среды
• Дозирование химикатов, осушение газа, впрыск метанола, предотвращение коррозии труб или водоподготовка
• Отбор технологической среды для анализаторных систем (например, газовых хроматографов, анализаторов точки росы)

Особенности

• Повышенный уровень безопасности благодаря металлическим закрытым седлам и двойному уплотнению вентиля
• Высококачественная обработка гарантирует плавное вращение с малым крутящим моментом и низким уровнем износа
• Тест на герметичность в соответствии с BS6755 / ISO 5208, скорость утечки A
• Компоновка шаровых клапанов и игольчатых вентилей в соответствии с требованиями заказчика
• По запросу поставляется комбинация вентилей и измерительных приборов (предварительно собранные узлы) по спецификации заказчика

Описание

Монофланец с зондом для отбора пробы и инжекции предназначен для обеспечения требований обрабатывающей промышленности. Он особенно хорошо подходит для работы с природным газом и агрессивными средами. Компактная конструкция состоит из двух запорных вентилей, обеспечивающих разделение процесса и измерительного прибора.

Модульная конструкция монофланца позволяет использовать нужную компоновку шаровых клапанов и/или игольчатых вентилей. Инжекторы также оснащены обратным клапаном для предотвращения двунаправленного потока. Встроенный зонд жестко прикреплен к клапану и спроектирован в соответствии с режимом потока в трубопроводе.

Конструкция седла и дополнительные уплотнения корпуса клапана обеспечиваютвысокуюнадежность и герметичность. В случае повреждения мягкого седла работоспособность вентиля и установку его в безопасное положение обеспечивает седло с уплотнением «металл-по-металлу». Таким образом гарантируется герметичность соединения между процессом и измерительным прибором по отношению к окружающей среде.

Высококачественная чистовая обработка внутренних деталей обеспечивает максимально плавную и высокоточную работу даже при высоких значениях давления и после длительных периодов простоя клапана. Высокая чистота обработки поверхности также снижает коррозионный износ при работе с агрессивными средами и облегчает очистку.

Ниже, в спецификации, вы можете скачать техническое описание товара.
