Назначение и область применения
Взрывозащищенные цилиндрические обогреватели РИЗУР-ТЕРМ-АТР производства ООО «НПО РИЗУР» в зависимости от исполнения соответствуют требованиям ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-18-2012 как электрооборудование повышенной надежности против взрыва с видом взрывозащиты «герметизация компаундом (m)».РИЗУР-ТЕРМ-АТР — это узкоспециализированные обогреватели, которые эксплуатируются как во взрывоопасных, так и в общепромышленных зонах помещений и наружных установок и применяются для обогрева:
- запорной арматуры,
- термошкафов для оборудования,
- шкафов автоматики,
- приборов и аппаратуры,
- отдельных устройств и оборудования, например, банкоматов и шлагбаумов;
- телекоммуникационных и распределительных шкафов,
- различных кожухов и боксов.
Особая конструкция и компактные габариты цилиндрических обогревателей РИЗУР-ТЕРМ-АТР дают возможность применять их в местах, где оборудование расположено особым образом и пространство для размещения стандартных обогревателей отсутствует.
Габаритные размеры РИЗУР-ТЕРМ-АТР
Габаритные размеры, L | Мощность, Вт | Температура на поверхности обогревателя*, С° |
200 | до 100 | до 130 |
300 | до 150 | до 130 |
400 | до 200 | до 130 |
*температура измеряется при температуре окружающей среды 20°С. |

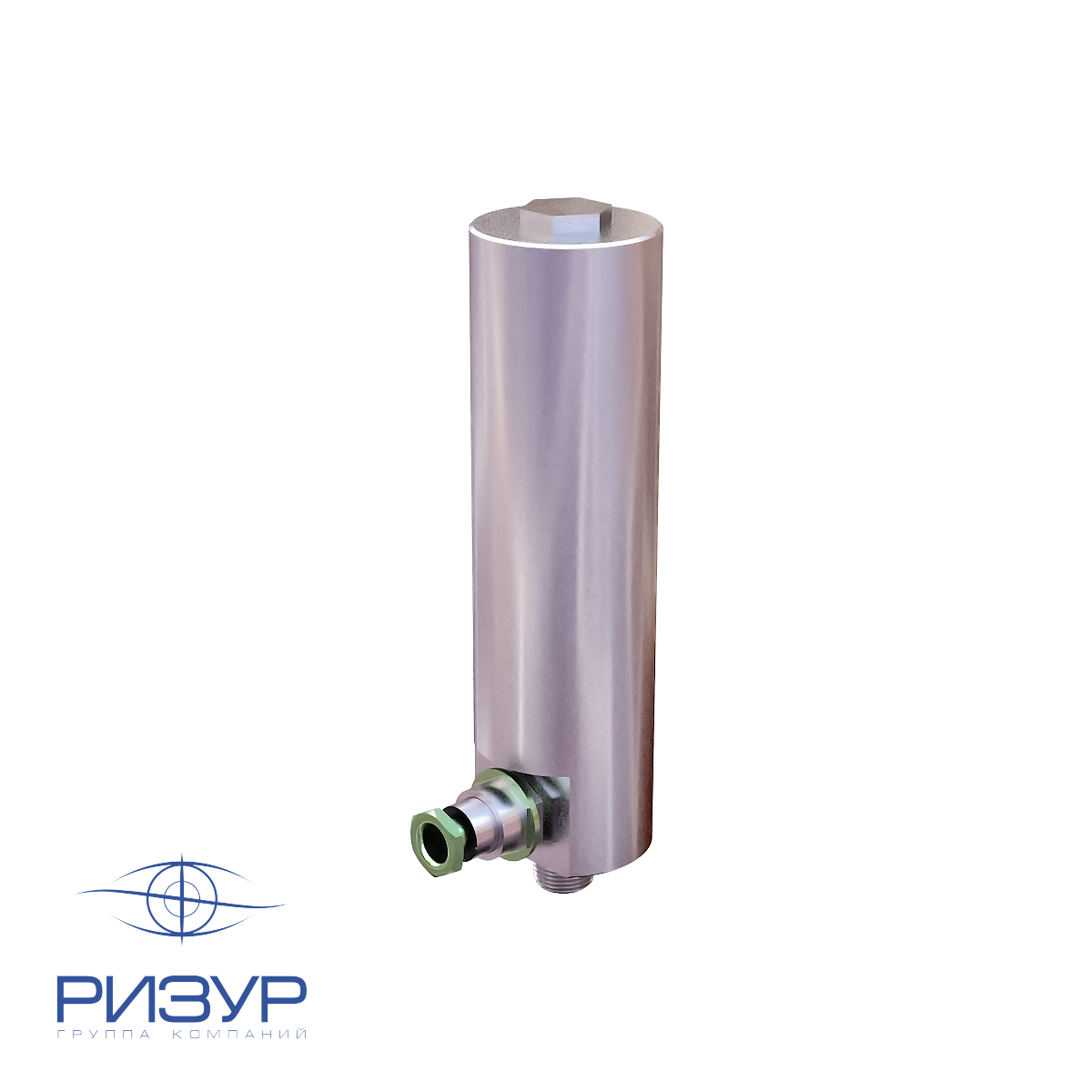

РИЗУР-ТЕРМ-АТР повторяет форму трубной стойки диаметром 57 мм, что дает возможность монтировать прибор непосредственно на обогреватель при помощи стандартного крепления — соединительного хомута.
Описание конструкции
Конструктивно обогреватель имеет цилиндрическую форму, благодаря которой обеспечивается максимально близкое расположение приборов к профилю теплоотдачи. РИЗУР-ТЕРМ-АТР изготовлен из алюминиевого сплава. Внутри радиатора располагается керамический электронагревательный элемент на базе полупроводниковых керамических нагревательных элементах (РТС-керамики), которые восприимчивы к температуре. Электрическое сопротивление находится в нелинейной зависимости от температуры нагрева - при повышении температуры сопротивление керамического нагревательного элемента многократно возрастает, ограничивает протекающий ток и останавливает рост температуры. Благодаря свойству саморегулирования керамических нагревательных элементов, РИЗУР-ТЕРМ-АТР на базе РТС-керамики не требуют применения стабилизирующих компонентов и средств защиты от перегрева поверхности, что положительно сказывается на долгосрочной и корректной работе обогревателя.

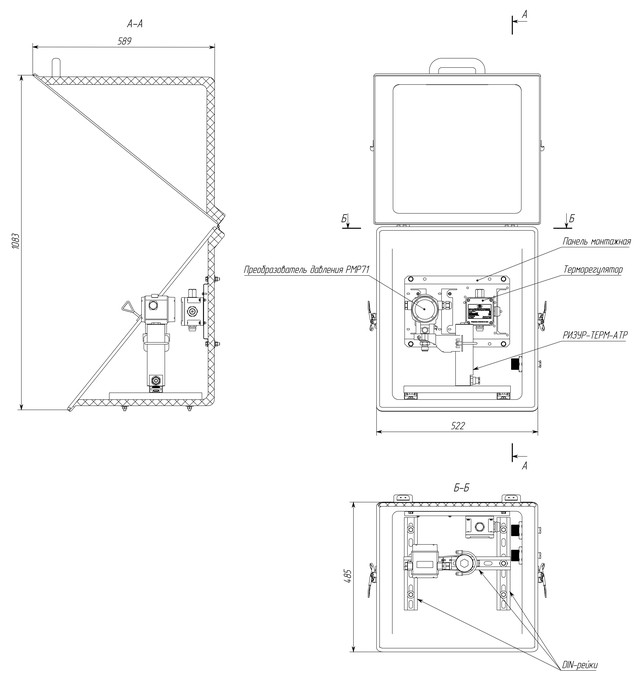

Вариант применения обогревателя РИЗУР-ТЕРМ-АТР в термошкафу с датчиком давления и цифровым терморегулятором РИЗУР-ЦСУ-2.
Преимущества цилиндрических обогревателей РИЗУР-ТЕРМ-АТР на базе РТС-керамики:
- саморегулирование,
- энергоэффективность,
- высокая удельная мощность,
- компактность,
- надежность,
- отсутствие дополнительных компонентов, увеличивающих вероятность отказа обогревателя (например, встроенных термостатов);
- длительный срок службы.
Площадь внешней поверхности, соответствующая номинальной мощности тепловыделения, обеспечивает защиту от перегрева (свыше допустимой температуры). Точный расчет при проектировании и применение качественных комплектующих дает возможность предоставлять расширенную гарантию на данную серию обогревателей.
Код заказа на обогреватель РИЗУР-ТЕРМ-АТР
1. Модель | |
РИЗУР-ТЕРМ-АТР | Модель обогревателя |
2. Мощность | |
100 | до 100 Вт |
150 | до 150 Вт |
200 | до 200 Вт |
Х | Указать необходимую мощность (по согласованию с изготовителем) |
3. Маркировка взрывозащиты | |
0 | общепромышленное исполнение |
Exd | 1 Exd IIC T3 …T6 Gb X |
Exm | 1 Exmb IIC T2 …T6 Gb X |
4. Температурный класс | |
Т4 | температура на поверхности обогревателя не выше +135°С |
Т5 | температура на поверхности обогревателя не выше +100°С |
Т6 | температура на поверхности обогревателя не выше +85°С |
Х | Указать температуру на поверхности обогревателя (по согласованию с изготовителем) |
5. Напряжение питания | |
230 | 230 В переменного тока |
Х | Указать необходимое напряжение питания (по согласованию с изготовителем) |
6. Контроль воздушной среды, терморегулятор* | |
0 | Без терморегулятора |
ТБ | Терморегулятор на базе биметаллического термостата серии РИЗУР-ТБ-FT . Температура поддержания +10/+20°С. Необходимо дополнительно указать код заказа термостата. |
Ц1 | Терморегулятор на базе цифровой системы управления серии РИЗУР-ТБ-ЦСУ. Температура поддержания: в диапазоне от -40…+50°С, шаг 1°С. Необходимо дополнительно указать код заказа термостата. |
Ц2 | Цифровая система управления с возможностью регулировки. Комплектуется цифровым терморегулятором РИЗУР-ЦСУ2. |
*При отсутствии кода заказа на терморегулятор будет предложен терморегулятор серии РИЗУР-ТБ с соответствующей взрывозащитой. |
|
7. Длина кабеля до терморегулятора, 2 | |
25 | 250 мм |
30 | 300 мм |
50 | 500 мм |
Х | Указать необходимую длину кабеля |
8. Защита кабеля металлорукавом | |
О | Без металлорукава |
М | В металлорукаве |
9. Длина питающего кабеля | |
1 | 1 м |
2 | 2 м |
3 | 3 м |
Х | Указать необходимую длину кабеля |
10. Защита кабеля 1 металлорукавом | |
О | Без металлорукава |
М | В металлорукаве |
11. Крепление | |
Р | Монтажные рельсы |
СИ | Специальное исполнение (по согласованию с изготовителем) |
Основные атрибуты | |
---|---|
Производитель | Ризур |
Страна производитель | Россия |
Терморегулятор | Да |
Напряжение сети | 380~400 В |
Взрывозащищенность согласно ATEX | |
Область применения взрывозащищенного оборудования | II |
EEx | Да |
Область применения взрывозащищенного оборудования(EEx) | IIC |
Температурный класс защиты | T6 |
- Цена: Цену уточняйте
