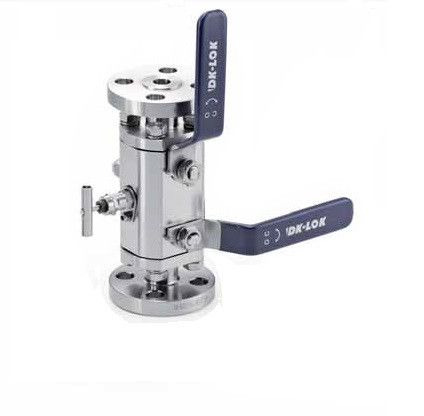

Манифольд представляет собой многовентильный клапан, который предназначен для перераспределения, смешения и отсечения потока рабочей среды. Манифольд также может использоваться для подсоединения к технологическим устройствам и магистральным трубопроводам дифференциальных манометров, различных контрольно-измерительных приборов.
Конструкции манифольдов различаются по числу вентилей, могут быть 2-, 3-, 5-вентильными. Также они могут различаться по конфигурации. Вентильные блоки производятся с разными вариантами присоединения к трубопроводу и датчику: фланцевое или резьбовое (штуцерное). Каждый манифольд проходит заводские испытания газообразным азотом, подаваемым под давлением 69 бар.
При выборе вентильного блока необходимо обращать внимание на следующие характеристики:
- рабочее давление. Указывается в МПа или бар;
- материал уплотнений для совместимости с рабочей средой - фторопласт (PTFE) или графит (Grafoil).
Манифольд позволяет распределять и управлять потоками рабочих сред. Его использование предоставляет возможность устанавливать и отсекать датчики без остановки технологического процесса. Использование специальных кронштейнов позволяет монтировать вентильные блоки горизонтально и вертикально.
АРТИКУЛ | Характеристики | ||||||
---|---|---|---|---|---|---|---|
Торцевые соединения | Материал уплотнений | Макс. рабочее давление, бар | Мин. рабочая температура, С° | Макс. рабочая температура, С° | Наконечник штока | Материал | |
VFB‑50AFB150‑A105 | Вход:фланец ASME B16.5, размер 1/2”,класс 150, выход фланец, сброс - 1/2"FNPT | PTFE, Grafoil | 20 | - | - | - | Угл. сталь |
V1F‑DC‑32A3‑VP‑S | Вход:фланец ASME B16.5, размер 2”,класс 150, выход, сброс - 1/2"FNPT | RTFE, Grapphite | 20 | -57 | 250 | - | Нерж. сталь 316 L |
V1F‑DC‑32B3‑VP‑S | Вход:фланец ASME B16.5, размер 2”,класс 300, выход, сброс - 1/2"FNPT | RTFE, Grapphite | 40 | -57 | 250 | - | Нерж. сталь 316 L |
V1F‑DC‑32C4‑PKVP‑S | Вход:фланец ASME B16.5, размер 2”,класс 600, выход, сброс - 1/2"FNPT | PEEK, Grapphite | - | -57 | 250 | - | Нерж. сталь 316 L |
V1F‑DC‑32E3‑4‑VP‑S | Вход:фланец ASME B16.5, размер 2”,класс 1500RTJ, выход, сброс - 1/2"FNPT | RTFE, Grapphite | - | -57 | 250 | - | Нерж. сталь 316 L |
V1F‑DC‑8A22‑S | Вход:фланец ASME B16.5, размер 1/2”,класс 150, выход, сброс - 1/2"FNPT | PTFE, Grafoil | 20 | - | - | - | Нерж. сталь 316 L |
V1MN‑DC‑8F22‑PK‑S | Вход 1/2" MNPT , выход 1/2" NPT Female, сброс 1/4" NPT Female (заглушен). | PEEK, PTFE | 414 | -40 | 200 | - | Нерж. сталь 316 L |
V1N‑DC‑8F22‑PK‑S | Вход 1/2" FNPT , выход 1/2" NPT Female, сброс 1/4" NPT Female (заглушен). | PEEK, PTFE | 414 | -40 | 200 | - | Нерж. сталь 316 L |
V3FF‑DC‑32A3‑VP‑S | Вход:фланец ASME B16.5, размер 1/2”,класс 150, выход, сброс - 1/2"FNPT | PTFE, Grafoil | 20 | -57 | 250 | - | Нерж. сталь 316 L |
V3FF‑DC‑32B3‑VP‑S | Вход:фланец ASME B16.5, размер 1/2”,класс 150, выход, сброс - 1/2"FNPT | PTFE, Grafoil | 20 | -57 | 250 | - | Нерж. сталь 316 L |
V3FF‑DC‑32C4PKVP‑S | Вход:фланец ASME B16.5, размер 1/2”,класс 150, выход, сброс - 1/2"FNPT | PTFE, Grafoil | 20 | -57 | 250 | - | Нерж. сталь 316 L |
V3FF‑SC‑32A3‑VP‑S | Вход:фланец ASME B16.5, размер 1/2”,класс 150, выход, сброс - 1/2"FNPT | PTFE, Grafoil | 20 | -57 | 250 | - | Нерж. сталь 316 L |
V3FF‑SC‑32B3‑VP‑S | Вход:фланец ASME B16.5, размер 1/2”,класс 150, выход, сброс - 1/2"FNPT | PTFE, Grafoil | 20 | -57 | 250 | - | Нерж. сталь 316 L |
V1F‑DC8E32‑PK‑S | Вход:фланец ASME B16.5, размер 1”,класс 150, выход, сброс - 1/2"FNPT | PTFE, Grafoil | 20 | - | - | - | Нержавеющая сталь марки 316 / 316L |
V3FF‑DC‑16A2‑A6‑S | Вход:фланец ASME B16.5, размер 1/2”,класс 150, выход, сброс - 1/2"FNPT | PTFE, Grafoil | 20 | - | - | - | Нержавеющая сталь марки 316 / 316L |
VMB‑F‑D‑32‑B‑2‑S | Вход:фланец ASME B16.5, размер 1”,класс 600 RTJ, выход, сброс - 1/2"FNPT | PTFE | 100 | - | - | - | Нерж. сталь 316 L |
VMB‑F‑D‑32‑C‑4‑S | Вход:фланец ASME B16.5, размер 1”,класс 600 RTJ, выход, сброс - 1/2"FNPT | PTFE | 100 | - | - | - | Нерж. сталь 316 L |
VMB‑N‑16A4‑S | Вход: фланец ASME B16.5, размер 1”,класс 150 RTJ , выход, сброс - 1/2"FNPT | PTFE | 20 | -57 | 220 | Регулирующий | Нерж. сталь 316 L |
VMB‑N16B‑1‑SS | Вход:фланец ASME B16.5, размер 1”,класс 600 RTJ, выход, сброс - 1/2"FNPT | PTFE | 100 | - | - | - | Нерж. сталь 316 L |
VMB‑N‑16B4‑S | Вход:фланец ASME B16.5, размер 1”,класс 600 RTJ, выход, сброс - 1/2"FNPT | PTFE | 100 | - | - | - | Нерж. сталь 316 L |
VMB‑N16C‑4‑S | Вход: фланец ASME B16.5, размер 1”,класс 600 RTJ, выход, сброс - 1/2"FNPT | PTFE | 100 | -57 | 220 | Регулирующий | Нерж. сталь 316 L |
VMB‑N16D‑1‑RTJ‑SS | Вход:фланец ASME B16.5, размер 1”, класс 900 RTJ, выход, сброс - 1/2"FNPT | PTFE | - | -57 | 250 | - | Нерж. сталь 316 L |
VMB‑N16D‑1‑SS | Вход:фланец ASME B16.5, размер 1”,класс 600 RTJ, выход, сброс - 1/2"FNPT | PTFE | 100 | - | - | - | Нерж. сталь 316 L |
VMB‑N‑16D4‑4N‑S | Вход: фланец ASME B16.5, размер 1" #900/1500 RTJ, выход 1/2" NPTF, сброс 1/4" NPTF | PTFE | 250 | -57 | 220 | Регулирующий | Нерж. сталь 316 L |
VMB‑N16D‑4‑SS | Вход:фланец ASME B16.5, размер 1”,класс 600 RTJ, выход, сброс - 1/2"FNPT | PTFE | 100 | - | - | - | Нерж. сталь 316 L |
VMB‑N16D‑RTJ‑SS | Вход:фланец ASME B16.5, размер 1”, класс 900 RTJ, выход, сброс - 1/2"FNPT | PTFE | - | -57 | 250 | - | Нерж. сталь 316 L |
VMB‑N‑16E4‑L | Вход:фланец ASME B16.5, размер 1”,класс 600 RTJ, выход, сброс - 1/2"FNPT | PTFE | 100 | - | - | - | Нерж. сталь 316 L |
- Цена: Цену уточняйте
