DBR - фиксатор для муфты с монтажной гайкой
Цену уточняйте
- Под заказ
- Код: DBR
Отправка с 30 апреля 2024
DBR - фиксатор для муфты с монтажной гайкойПод заказ
Цену уточняйте
+77017845317
- +7 (727) 275-81-23(рабочий номер)
- +7 (727) 243-56-04(рабочий номер)
возврат товара в течение 14 дней по договоренности

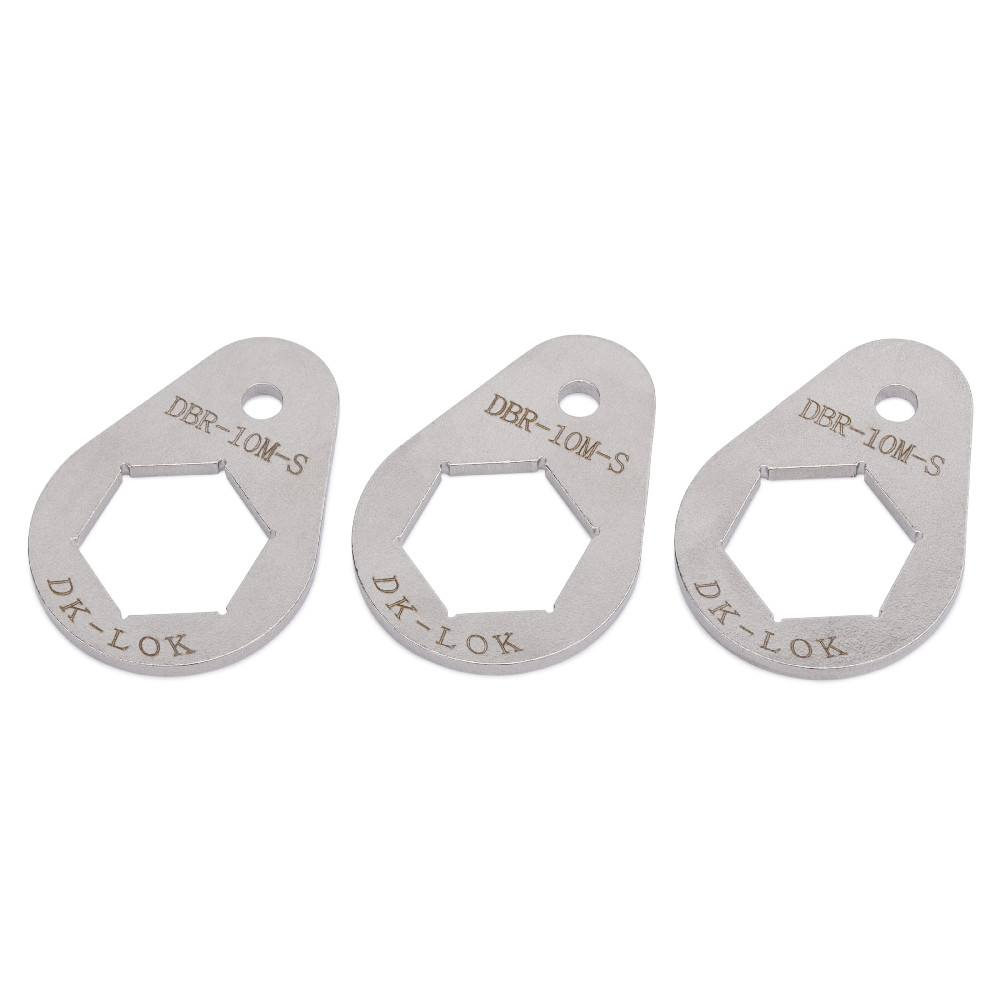

DBR фиксатор для муфты с монтажной гайкой Dk-lok. DBR фиксатор из нержавеющей стали. При помощи фиксатора для монтажа на панель достигается возможность затяжки контргайки, тем самым фиксируя фитинг на панели. Поскольку фиксатор выполняет роль придерживающего ключа, — фитинг позволяет соединить, увеличить длину инженерной линейной коммуникации с фиксацией соединителя на панель. Различные испытания фитингов dk-lok позволяют утверждать, что DUB муфта может применяться и в вакуумных системах в замкнутых герметичных системах с агрессивной средой.
Присоединение трубки дюймовых размеров |
|||||||||||
| Код | Наружный диаметр трубки | A | B | C | D | E | F | Шуруп | Номер сверла | Диаметр высверливаемого отверстия | |
| DBR-1-S | дюйм 1/16 |
мм — |
952 | 794 | 318 | 794 | 397 | 397 | #6-3/8 | 31 | 3.05 |
| DBR-2-S | 1/8 | — | 127 | 127 | 318 | 1 031 | 555 | 397 | #6-3/8 | 31 | 305 |
| DBR-3M4M3-S | 3/16 | 3M,4M | 1 428 | 1 428 | 318 | 1 190 | 635 | 397 | #6-3/8 | 31 | 305 |
| DBR-6M4-S | 1/4 | 6M | 1 587 | 1 587 | 318 | 127 | 714 | 397 | #6-3/8 | 31 | 305 |
| DBR-5-S | 5/16 | — | 1 746 | 1 746 | 318 | 1 428 | 794 | 397 | #6-3/8 | 31 | 305 |
| DBR-8M-S | 8M | 1 746 | 180 | 318 | 1 428 | 794 | 397 | #6-3/8 | 31 | 305 | |
| DBR-6-S | 3/8 | — | 1 905 | 1 905 | 318 | 1 587 | 873 | 397 | #6-3/8 | 31 | 305 |
| DBR-10M-S | 10M | 2 381 | 220 | 318 | 1 905 | 1 031 | 555 | #10-1/2 | 27 | 366 | |
| DBR-12M8-S | 1/2 | 12M | 2 381 | 2 381 | 318 | 1 905 | 1 031 | 555 | #10-1/2 | 27 | 366 |
| DBR-15M16M10-S | 5/8 | 15M,16M | 254 | 2 698 | 318 | 2 064 | 1 031 | 555 | #10-1/2 | 27 | 366 |
| DBR-18M12-S | 3/4 | 18M | 2 698 | 3 016 | 318 | 2 302 | 1 190 | 555 | #10-1/2 | 27 | 366 |
| DBR-14-S | 7/8 | — | 2 857 | 3 333 | 318 | 2 619 | 1 349 | 555 | #10-1/2 | 27 | 366 |
| DBR-16-S | 1 | — | 3 254 | 4 127 | 318 | 2 937 | 1 428 | 555 | #10-1/2 | 27 | 366 |
Характеристики
| Основные | |
|---|---|
| Рабочая среда | Вода, Жидкая среда |
| Тип присоединения | Резьбовое |
