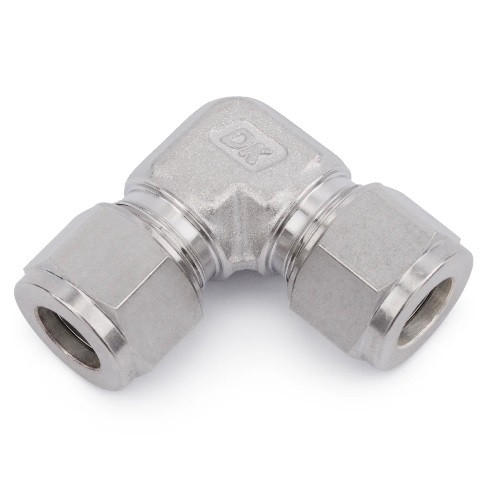

Фитинги Dk-lok, как и DL проходной угольник, — это трубный соединитель обжимного типа проходной из нержавеющей стали. Предназначен для применения в самых разных инженерных технологических системах высокой герметичности и прочности. DL проходной угольник обладает вакуумнепроницаемостью. Это особенно отличает dk-lok от других типов трубной арматуры.
Присоединение трубки с дюймовых размеров |
|||||||||||
Код | Наружный диаметр трубки | Размер гайки под ключ | |||||||||
D | E | h | H | A | B | l | L | ||||
дюйм | мм | Мин. | дюйм | мм | дюйм | мм | |||||
DL-1 | 1/16 | 159 | 127 | 3/8 | 952 | 5/16 | 793 | 863 | 1 092 | 1 400 | 1 788 |
DL-2 | 1/8 | 317 | 228 | 3/8 | 952 | 7/16 | 1 111 | 1 270 | 1 524 | 1 574 | 2 235 |
DL-3 | 3/16 | 476 | 304 | 1/2 | 1 270 | 1/2 | 1 270 | 1 371 | 1 600 | 1 778 | 2 438 |
DL-4 | 1/4 | 635 | 482 | 1/2 | 1 270 | 9/16 | 1 428 | 1 524 | 1 778 | 1 955 | 2 692 |
DL-5 | 5/16 | 793 | 635 | 9/16 | 1 428 | 5/8 | 1 587 | 1 625 | 1 854 | 2 133 | 2 870 |
DL-6 | 3/8 | 952 | 711 | 5/8 | 1 587 | 11/16 | 1 746 | 1 676 | 1 930 | 2 311 | 3 048 |
DL-8 | 1/2 | 1 270 | 1 041 | 13/16 | 2 064 | 7/8 | 2 222 | 2 286 | 2 184 | 2 590 | 3 606 |
DL-10 | 5/8 | 1 587 | 1 270 | 15/16 | 2 381 | 1 | 2 540 | 2 438 | 2 184 | 2 870 | 3 880 |
DL-12 | 3/4 | 1 905 | 1 574 | 1-1/16 | 2 698 | 1-1/8 | 2 858 | 2 438 | 2 184 | 2 971 | 3 987 |
DL-14 | 7/8 | 2 222 | 1 828 | 1-3/8 | 3 492 | 1-1/4 | 3 175 | 2 590 | 2 184 | 3 454 | 4 470 |
DL-16 | 1 | 2 540 | 2 235 | 1-3/8 | 3 492 | 1-1/2 | 3 810 | 3 124 | 2 641 | 3 683 | 4 902 |
DL-20 | 1-1/4 | 3 175 | 2 768 | 1-11/16 | 4 286 | 1-7/8 | 4 763 | 4 114 | 3 886 | 4 450 | 6 654 |
DL-24 | 1-1/2 | 3 810 | 3 390 | 2 | 5 080 | 2-1/4 | 5 715 | 5 003 | 4 521 | 5 080 | 7 797 |
DL-32 | 2 | 5 080 | 4 597 | 2-3/4 | 6 985 | 3 | 7 620 | 6 756 | 6 273 | 6 980 | 10 718 |
Характеристики
Основные | |
---|---|
Вид муфты | Соединительная |
Материал муфты | Нержавеющая сталь |
Тип присоединения | Резьбовое |
Рабочая среда | Вода, Жидкая среда |
Спецификация
Информация для заказа
- Цена: Цену уточняйте
